如何校准示波器以提高精度?

2024-06-12 17:02:12 浏览次数:487

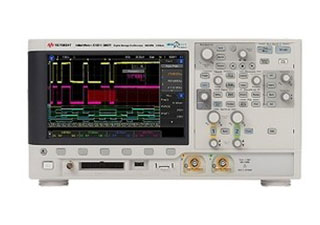

示波器的频率测量方法

示波器的频率测量方法主要有以下几种:

1. 周期法:

对于任何周期信号,首先使用示波器上的时间间隔测量功能来测定其每个周期的时间T。

使用公式f=1/T来计算频率f。例如,如果示波器上显示的被测波形一周期为8div,且“t/div”开关置于“1μs”位置,则T=1us/div×8div=8us,进而f=1/8us=125kHz。

2. 李沙育图形法:

将示波器置于X-Y工作方式。

被测信号输入Y轴,标准频率信号输入“X外接”。

慢慢改变标准频率,直到这两个信号频率成整数倍时(例如fx:fy=1:2),在荧光屏上会形成稳定的李沙育图形。

若水平线与图形的交点数为m,垂直线与图形的交点数n,则fy/fx=m/n。当标准频率fx(或fy)为已知时,可以求出被测信号频率fy(或fx)。

3. 自动测频功能:

现代示波器通常具有自动测频功能。通过按下示波器上的“自动测量”按钮,示波器将自动检测并显示当前输入信号的频率。

4. 手动计算法:

虽然这种方法相对繁琐,但在测量复杂信号的频率时仍然有效。

使用示波器上的游标功能来测量信号的周期。

一旦周期被测量出来,就可以使用公式f=1/T来计算频率。

请注意,无论使用哪种方法,都需要选择合适的水平和垂直缩放比例,以便完整地显示波形,并确保测量的准确性。同时,根据具体的示波器型号和功能,可能还有其他专用的频率测量方法或功能,建议参考示波器的使用手册或咨询厂商以获取更详细的信息和指导。

如何校准示波器以提高精度?

校准示波器以提高精度是一个重要的步骤,以下是校准示波器的基本步骤和注意事项:

1. 预热和设置:

首先,确保示波器已经预热足够的时间,通常建议预热30分钟以上,以确保其内部电路稳定。

插入示波器的电源线,打开电源开关,待呈现扫描线后,调整亮度和聚焦控制,使扫描线最细且清晰可见。

2. 输入信号源设置:

设置信号源输出为特定频率和幅度,以满足校准要求。

确定信号源输出阻抗,并设置相应的阻抗匹配方式,以消除阻抗不匹配可能引入的误差。

3. 垂直校准:

将信号源输出连接到示波器输入。

调整垂直放大系数,使示波器能够正确显示峰值电压。

调整基准位置,确保示波器正确显示直流偏移量。

4. 水平校准:

同样,将信号源输出连接到示波器输入。

调整时间基准,使示波器能够准确显示时间间隔。

调整扫描速率,确保示波器正确显示信号周期。

5. 触发校准:

设置触发电路为特定的触发模式(如边沿、脉冲等)。

调整触发电路的灵敏度,确保示波器能够稳定地捕获并显示信号。

6. 探头校准:

选择合适的探头,确保其输入阻抗、带宽和衰减因子与被测信号相匹配。

进行DC增益与偏置校准,修正探头测试直流电压的增益和偏置偏差。

对于高速信号,可能还需要进行AC校准,以修正频率响应。

7. 其他注意事项:

定期进行示波器的校准,通常建议每3~6个月进行一次。如果使用频率较高,建议每月进行校准。

在实际测量中,尽量缩小测量范围,将示波器的相对测量范围设置为被测电压的5倍左右,以提高测量精度。

减小噪声干扰,使用地线、防止共模干扰等方法,以提高测量的稳定性和精度。

完成上述步骤后,示波器的精度应该会有所提高。但请注意,不同型号的示波器可能具有不同的校准步骤和要求,因此在进行校准之前,建议查阅示波器的用户手册或联系制造商以获取更详细的校准指南。
