泰克示波器探头衰减设置

2024-06-12 17:30:26 浏览次数:67

泰克示波器探头衰减设置

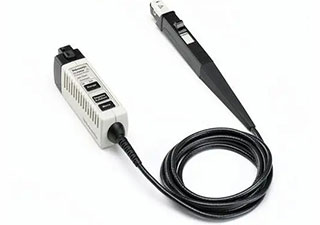

泰克示波器的探头衰减设置涉及多个步骤,以下是一般的设置过程:

1. 确认探头型号及其衰减比:

在使用探头前,首先需要查看探头本体或包装上标注的型号和衰减比参数,如10X、100X等。这一信息将直接决定后续的设置步骤。

2. 设置示波器输入通道衰减:

打开示波器,进入通道设置菜单。

找到“探头衰减”或“输入衰减”选项,并将其设置为与探头实际衰减比相匹配的值。例如,如果探头为10X,则应将通道衰减设置为10X。

3. 执行探头补偿调整:

示波器输入通道的衰减设置只是一半的工作,还需要对探头本身进行补偿调整。

示波器通常提供专用的探头补偿调整功能。用户需要按照提示操作,调整探头末端的电容,使波形显示正常。

4. 验证测量结果:

设置完成后,可以使用示波器测量一些已知幅值的标准信号,观察波形是否准确,以确认探头衰减和补偿是否正确。

如果测量结果存在偏差,需要重新检查并调整设置。

请注意,探头补偿调整不当会使波形失真,因此应仔细操作并反复验证。另外,不同型号的泰克示波器可能在具体操作上有所不同,因此在进行设置时,建议参照具体型号的用户手册或操作指南。

探头型号对衰减设置有何影响?

探头型号对衰减设置的影响主要体现在以下几个方面:

首先,不同型号的探头具有不同的衰减比。衰减比决定了探头对输入信号的衰减程度,例如,常见的衰减比有1X(无衰减)、10X(衰减10倍)等。选择合适的衰减比对于确保信号在示波器上的正确显示至关重要。因此,在选择探头时,需要根据待测信号的幅度范围和测量要求来确定合适的衰减比。

其次,探头的带宽也是一个重要的考虑因素。带宽决定了探头能够传输的信号频率范围。不同型号的探头具有不同的带宽,这会影响整个示波器测试系统的带宽。因此,在选择探头时,需要确保探头的带宽能够满足测量需求,以避免因带宽限制而导致的信号失真或测量误差。

此外,探头的其他特性,如输入阻抗、噪声性能等,也可能因型号而异,这些特性也会影响衰减设置的效果和测量结果的准确性。

综上所述,探头型号对衰减设置的影响主要体现在衰减比、带宽以及其他特性上。在选择探头时,需要综合考虑这些因素,以确保测量结果的准确性和可靠性。同时,在实际应用中,还应根据具体情况对衰减设置进行调整和优化。

需要注意的是,具体的衰减设置方法和步骤可能因示波器和探头的型号而异。因此,在进行衰减设置时,建议参考示波器和探头的用户手册或相关文档,以获取准确的设置方法和步骤。
