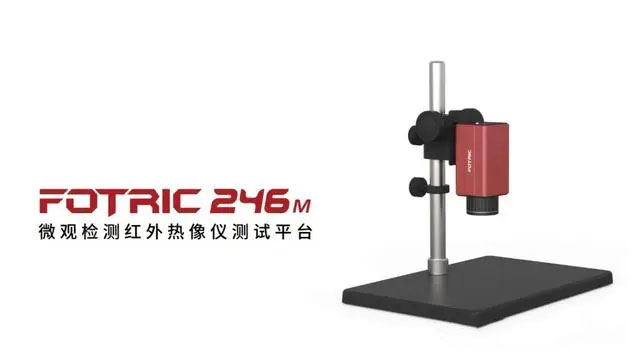

FOTRIC 246M微观检测红外热像仪测试平台采用包含红外探测器、主处理芯片、FPGA、电源芯片等在内的全球尖端硬件,充分保证热像仪的品质、性能及稳定性。
热像仪可配置 50μm 和 100μm 微距镜头,使得热像仪可以轻松获取芯片等微观结构温度分布及详细数据;热像仪配备专用研发测试平台,让研究人员灵活、精细、稳定地观测和分析。
精选全球尖端硬件
FOTRIC 致力于用最好的硬件,做极致的产品。
1.法国 Lynred 红外探测器
2.韩国 SAMSUNG 主处理芯片
3.美国 Xilinx(赛灵思)FPGA
4.美国 TI(德州仪器)电源芯片
性能卓越
FOTRIC 246M 优秀的硬件配置,融合行业领先的算法,造就产品卓越的性能。
1.384*288 像素的红外探测器保证单张热图匹配超过 11 万个温度点的数据矩阵
2.升级图像算法,显著降低噪声,成像更清晰
3.热灵敏度达到 0.05℃,对温度变化的感知更灵敏,测温更精准
4.更好的 EMC 兼容性,有效防止电磁干扰和静电击穿
特有的研发属性设计

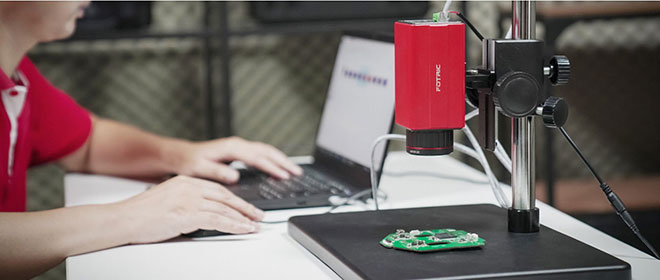

1.研发专用测试台,轻松实现升降、旋转、固定等实用调节动作

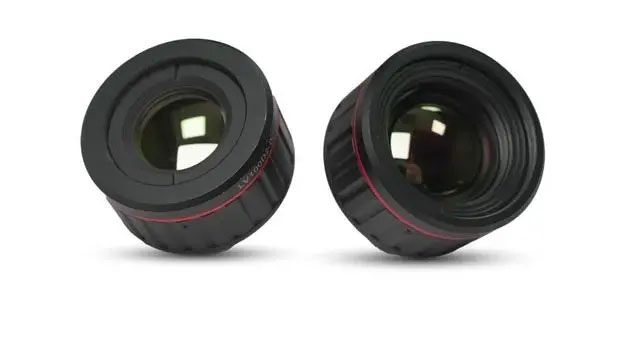

2.50μm 和 100μm 可选镜头,助力用户获取微观结构温度分布热图及详细温度数据
3.手动对焦设计,更有利于精细准确对焦,以便获取精准热图
强大的软件支持
AnalyzIR 热像分析软件是匹配 FOTRIC 246M 的专业热像分析软件,通过通用网线与软件连接,用户通过软件实时查看画面、温度变化等信息,并对热像仪进行配置等操作。
AnalyzIR 专业热像分析软件中可进行如下功能的分析操作:
1.热像仪与 PC 连接通讯,实时显示、传输、录制、分析全辐射热像视频流。
2.热像文件的二次分析,在热像图或全辐射热像视频上增加、删除、重新命名、移动测量工具,并调整其大小。
3.对热像文件的测温参数进行修改,包括发射率、反射温度、大气温度、相对湿度、目标距离、外部光学温度、外部光学透过率、GPS 位置信息等。
4.对测量工具进行分区发射率设置,提高测温的精准度。
5.任意测量工具的时间温度曲线的展现、导出、保存、叠加等功能。
6.全辐射热像视频支持原始模式和温差模式两种分析模式。
7.热像文件支持直方图、三维图、线温分布图显示。
8.组合和拆分指定的热像图或全辐射热像视频。
9.编辑个性化的检测报告模板,批量处理热像文件,批量生成 word 版热像检测报告。
10.I/O 外部触发录制。
11.DB、TCP/IP Modbus、RS232 Modbus 的串口通信协议与外部系统进行数据传输。
